Отклонение реального расположения рассматриваемого элемента от его номинального расположения.
Примечания
1. Количественно отклонения расположения оцениваются в соответствии с определениями, приведенными в пп. "Отклонение от параллельности и допуск параллельности", "Отклонение от перпендикулярности и допуск перпендикулярности", "Отклонение и допуск наклона", "Отклонение от соосности и допуск соосности", "Отклонение от симметричности и допуск симметричности", "Позиционное отклонение и позиционный допуск", " Отклонение от пересечения и допуск пересечения осей".
2. При оценке отклонений расположения отклонения формы рассматриваемых элементов и баз должны исключаться из рассмотрения. При этом реальные поверхности (профили) заменяются прилегающими, а за оси плоскости симметрии и центры реальных поверхностей или профилей принимаются оси, плоскости симметрии и центры прилегающих элементов.
Пояснения

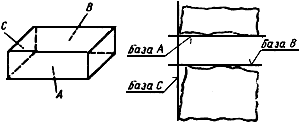

1. Если задан комплект баз, то прилегающий элемент для базы, лишающей изделие наибольшего числа степеней свободы, должен соответствовать общим определениям этих элементов, указанным в разделе 1, а для других баз комплекта прилегающий элемент должен удовлетворять дополнительному требованию - иметь номинальное расположение по отношению к прилегающим элементам баз, лишающих изделие большего числа степеней свободы.
1739
2. Если для исключения влияния отклонений формы реальных рассматриваемых и базовых элементов при оценке отклонений расположения взамен прилегающих элементов используются средние элементы, а также цилиндр и окружность минимальной зоны (см. пояснение к п. "Отклонение формы"), то следует учитывать, что могут возникнуть расхождения между значениями отклонений расположения, измеренными по этим элементам и по прилегающим элементам. Величина этих расхождений зависит от характера и величины отклонений формы реальных элементов.
3. Отклонения расположения дополнительно могут подразделяться на отклонения месторасположения и отклонения ориентации.
Отклонение месторасположения - отклонение от номинального расположения, определяемого номинальными линейными или линейными и угловыми размерами (отклонения от соосности, симметричности, пересечения осей, позиционные отклонения).
Отклонение ориентации - отклонение от номинального расположения, определяемого номинальным угловым размером (отклонения от параллельности и перпендикулярности, отклонение наклона).
[ГОСТ 24642-81]
